هل تساءلت يومًا ما الذي يحدث عند الضغط على المفتاح لإضاءة المفتاح أو لتشغيل كمبيوترٍ مثلًا أو أي جهازٍ كهربائي. هل لديك أي فكرةٍ عن طريقة صنع الدارة الكهربائية التي أوصلت التيار الكهربائي إلى الجهاز ليعمل. سنُجيب لك عن تلك الاستفسارات من خلال طريقة صناعة دارة كهربائية بسيطة.

ما هي الدارة الكهربائية

هي مسارٌ أو خطٌّ يتدفّق التيار الكهربائي خلاله من المنبع إلى الحمل (كالمصباح مثلًا) عندما يكون مُغلقًا على شكل حلقة، فإغلاق الدائرة يسمح بتدفق التيار اللازم لعمل الحمل، بينما يتوقف التدفق عند فتح الدائرة لأن المسار يُصبح مقطوعًا عن طريق المفتاح.

عناصر الدارة الكهربائية البسيطة

ستحتاج للمعدات التالية لصناعة الدارة الكهربائية :

  • مصدر الطاقة: عادةً نستخدم البطارية.
  • المفتاح: عبارة عن قطعة تسمح لك بإغلاق الدارة الكهربائية وفتحها.
  • الموصلات: وهي الأسلاك المعزولة التي تسمح بمرور التيار الكهربائي من مصدر الطاقة إلى الحمل.
  • الحِمل: أيُّ جهازٍ نرغب بتشغيله، وهنا سنستخدم مصباحًا صغيرًا.1

صناعة دارة كهربائية بسيطة

  1. تجميع المعدات المطلوبة لصنع الدارة الكهربائية

    ستحتاج لبطارية وسلكين معزولين ومصباح كهربائي يُفضل أن يمون 15-25 فولت لتتمكن البطارية من إضاءته، إضافةً لمفتاح لوصل الدائرة وقطعها.

  2. انزع العازل عن أطراف الأسلاك

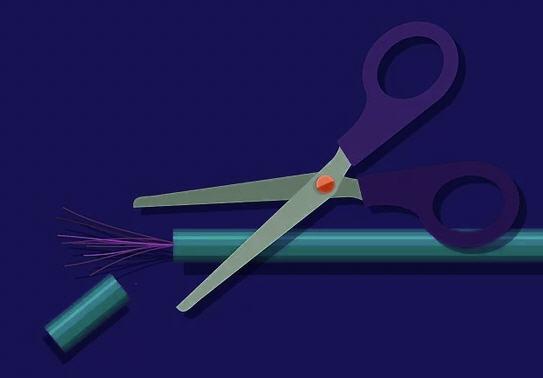

    استخدام أداة نزع عازل الكابلات قُم بنزع حوالي 2.5 سنتيمتر من العازل على طرفي الأسلاك. ويمكنك استخدام المقص إن لم تتوفر تلك الأداة.

  3. ضع البطارية مكانها

    احرص على وصل القطب السالب والموجب بطريقةٍ صحيحةٍ.
    إن كنت تستخدم أكثر من بطارية انتبه لطريقة توصيلها مع بعضها.

  4. ثبّت نهاية الأسلاك مع البطارية

    ستعمل الأسلاك في الدارة الكهربائية على إيصال التيار الكهربائي من البطارية إلى المصباح، ويمكنك تثبيت الأسلاك باستخدام الشريط اللاصق.
    تأكد من توصيل نهاية أحد الأسلاك إلى أحد قُطبي البطارية ونهاية السلك الآخر مع القطب الآخر للبطارية.

  5. توصيل المفتاح

    اثنِ طرف أحد السلكين الموصولين مع البطارية ليُصبح على شكل حرف U.
    فُك البرغي الموجود على المفتاح وضع طرف السلك تحته ثم أعد تثبيت البرغي لمكانه.

  6. توصيل الطرف الثاني للمفتاح مع المصباح

    وأيضًا؛ اثنِ طرف سلك ثالث بعد نزع العازل عنه ليُصبح على شكل حرف U وضعه تحت البرغي الآخر للمفتاح وقم بتثبيته جيدًا.

  7. توصيل قاعدة المصباح الكهربائي

    اجعل نهاية السلك الموصول مع البطارية والسلك الموصول مع المفتاح على شكل حرف U بعد نزع العزل عنها وقم بحلّ البرغيين الموجودين على قاعدة المصباح ثم ثبّت كل نهاية على برغي واحرص على شدّهما جيدًا.

  8. تجربة الدارة الكهربائية

    ثبّت المصباح على القاعدة الخاصّة به، ثم اضغط على المفتاح، فإن كانت التوصيلات صحيحة سيُضيء المصباح.
    انتبه عند إضاءة المصباح سترتفع درجة حرارته مباشرةً.
    إن لم يعمل المصباح تأكد من توصيل الأسلاك بطريقةٍ صحيحة.

استكشاف أعطال الدارة وإصلاحها

كيفية صنع الدارة الكهربائية
  • تأكد من توصيل الأسلاك بطريقة صحيحة؛ فلتكتمل الدارة الكهربائية يجب أن يُلامس طرف السلك الجزء المعدني لكل مكوّنٍ من مكونات الدائرة، فإن لم يعمل المصباح تأكد من توصيل الأسلاك مع البطارية ومع قاعدة المصباح وأنهما يُلامسان الجزء المعدني، فقد تضطر في بعض الأحيان لإزالة المزيد من عازل الأسلاك ليتمّ التوصيل.

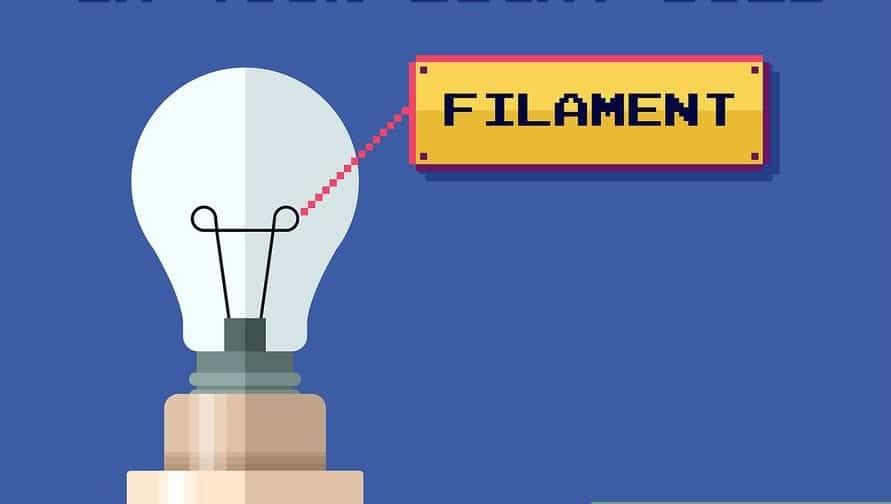

  • تأكد من سلامة الشُّعيرة داخل المصباح: فلن يُضيء المصباح إن كانت الشعيرة مكسورة. لذلك ضع المصباح باتّجاه الضوء لتتأكّد أنّ الشعيرة لا تزال قطعةً واحدةً غير مكسورة.
  • افحص البطارية: إن كانت البطارية منخفضة فلن تتمكّن من إضاءة المصباح.2
